DHF10-231 SV2-10-3 valve hydraulique de commutation 3 voies tiroir AC220

Analyse technique du distributeur hydraulique DHF10-231 SV2-10-3

Ce composant électromécanique est conçu pour commuter le passage de l'huile hydraulique sous haute pression. Le mécanisme interne à tiroir (Spool) coulisse axialement pour ouvrir ou obturer les canaux de communication entre les trois orifices filetés G3/8.

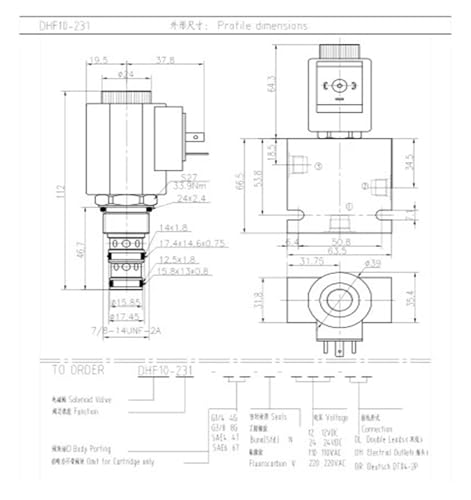

Données physiques et dimensionnelles

Comportement cinématique et dynamique

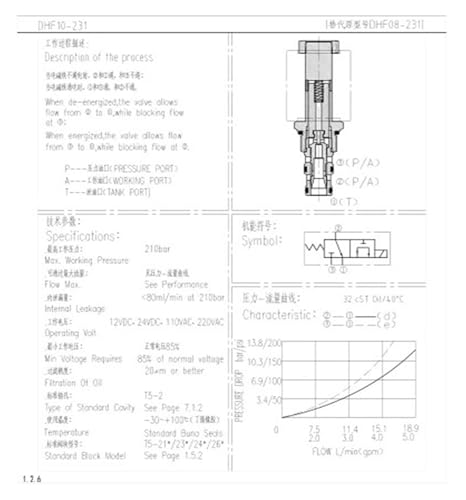

Lorsque la bobine AC220V est excitée, le champ magnétique déplace le noyau plongeur qui pousse le tiroir contre son ressort de rappel. Cette action bascule instantanément le flux de l'orifice de pression vers l'orifice d'utilisation. Dès la coupure du courant, le ressort ramène le tiroir en position initiale, assurant une sécurité positive du système.

Scénarios d'application industrielle

1. Pilotage à distance de clapets logiques de grande taille.
2. Commande de moteurs hydrauliques bidirectionnels de petite puissance.
3. Décharge de pompe en circuit ouvert durant les phases d'attente.
